2. 組合(按排 > 組合) 所有欲轉換的圖案.

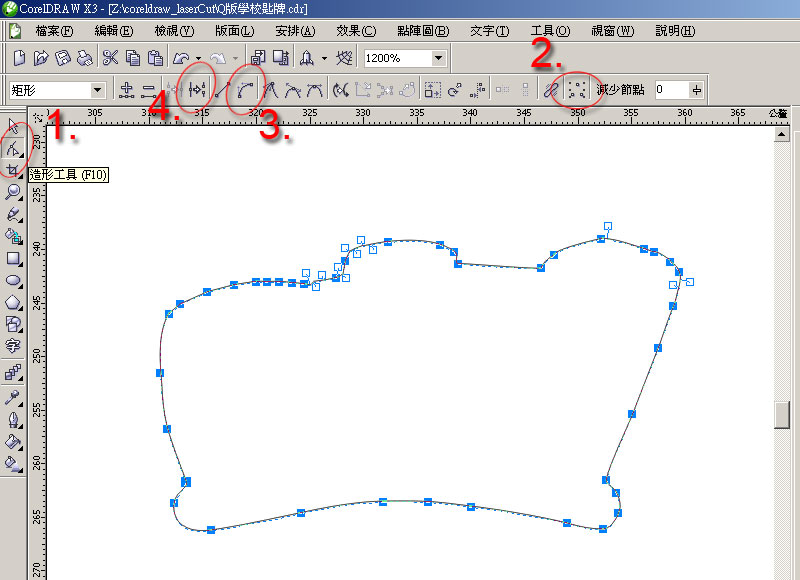

1. 選用「造形工具」
2. 按「選取全部節點」
3. 按「轉換直線為曲線」
4. 按「打散曲線」

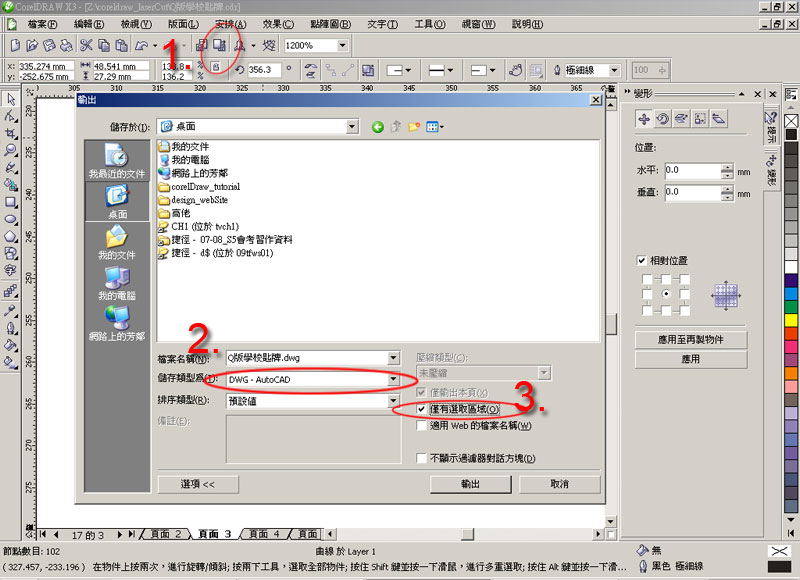

1. 按「輸出」.
2. 選擇儲存類型為 「 DWG - AutoCAD」
3. 鉤選「僅有選取區域」.
最後按輸出.

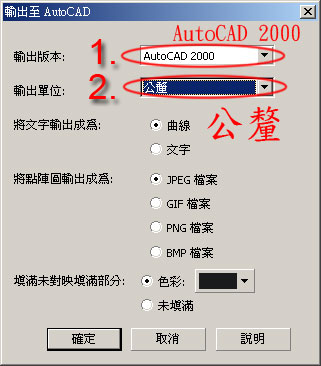

在「輸出至 AutoCAD」視窗.
1. 輸出版本選「AutoCAD 2000」
2. 輸出單位選「公釐」 (mm)
最後按確定.

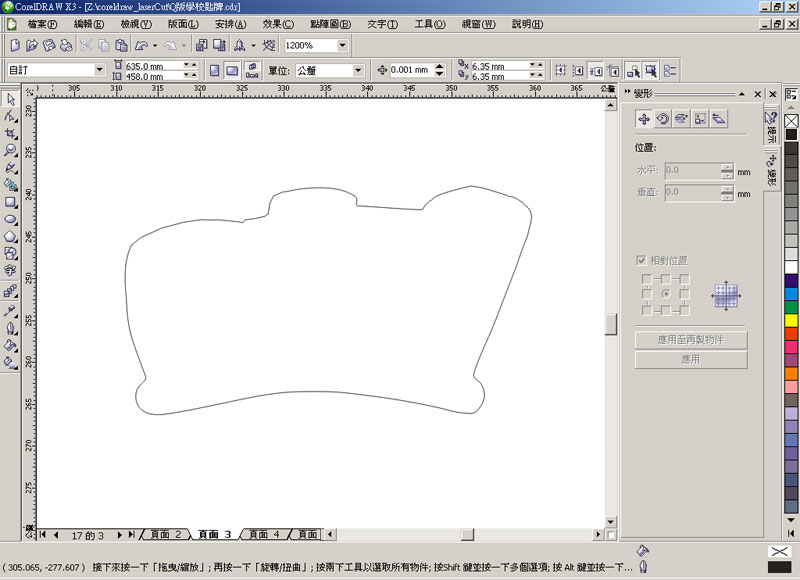

1. 將所有圖案群組解散.
2. 組合(按排 > 組合) 所有欲轉換的圖案.
1. 選用「造形工具」
2. 按「選取全部節點」
3. 按「轉換直線為曲線」
4. 按「打散曲線」
1. 按「輸出」.
2. 選擇儲存類型為 「 DWG - AutoCAD」
3. 鉤選「僅有選取區域」.
最後按輸出.
在「輸出至 AutoCAD」視窗.
1. 輸出版本選「AutoCAD 2000」
2. 輸出單位選「公釐」 (mm)
最後按確定.

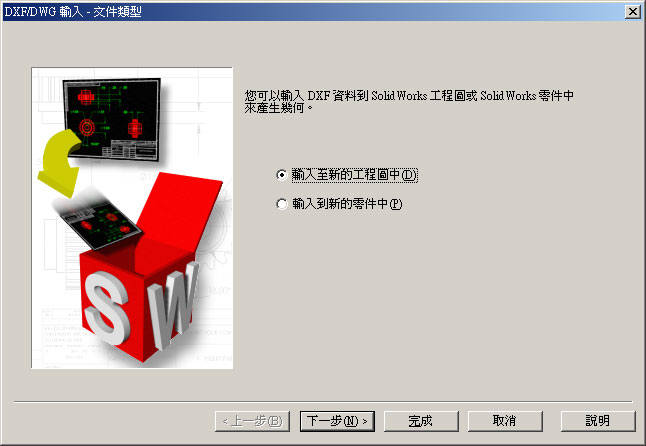

進入 SolidWorks 開啟剛輸出的 AutoCAD(*.dwg) 圖檔.
點選「輸入至新的工程圖中」
然後按下一步

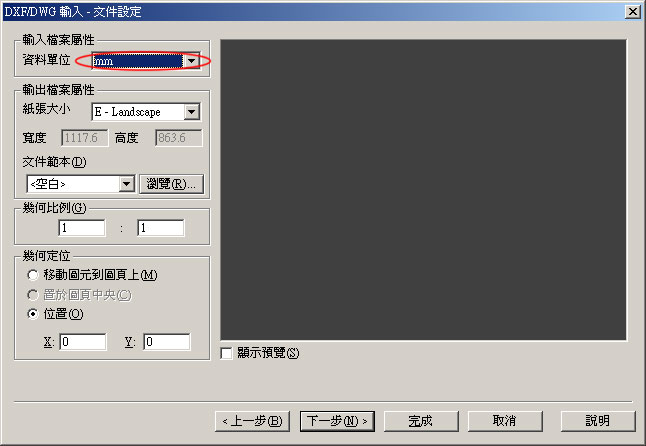

選擇資料單位為 mm.
然後按完成.
