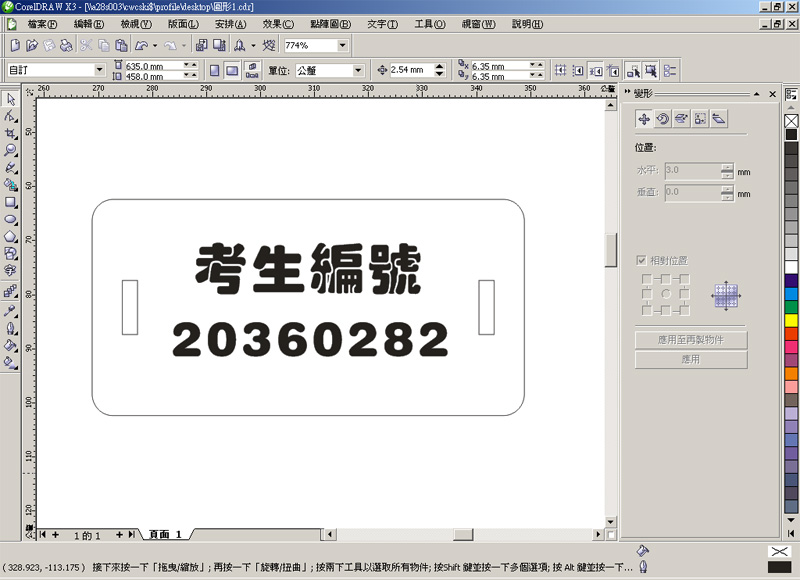

CorelDRAW 輸出至鐳射切割機

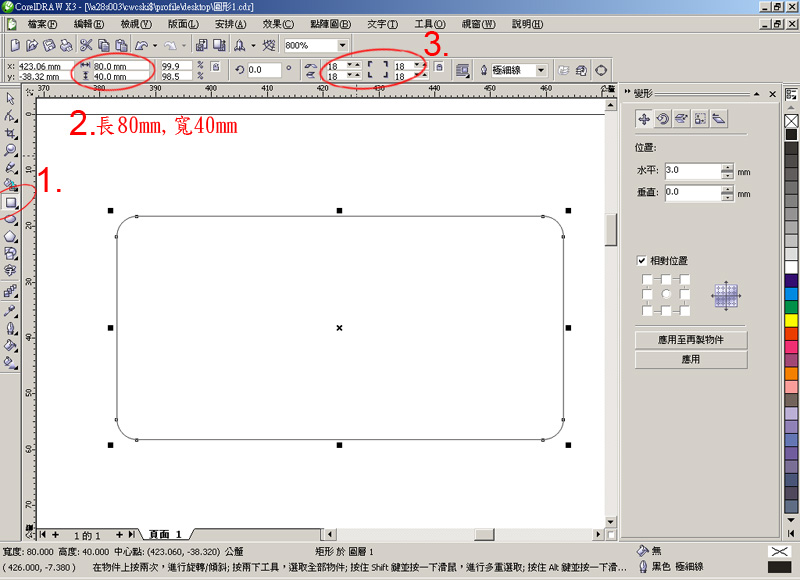

1. 首先, 選用矩形工具畫出一個矩形
2. 設定長 80mm, 寬 40mm
3. 設定圓角大小, 大約 12-18 左右

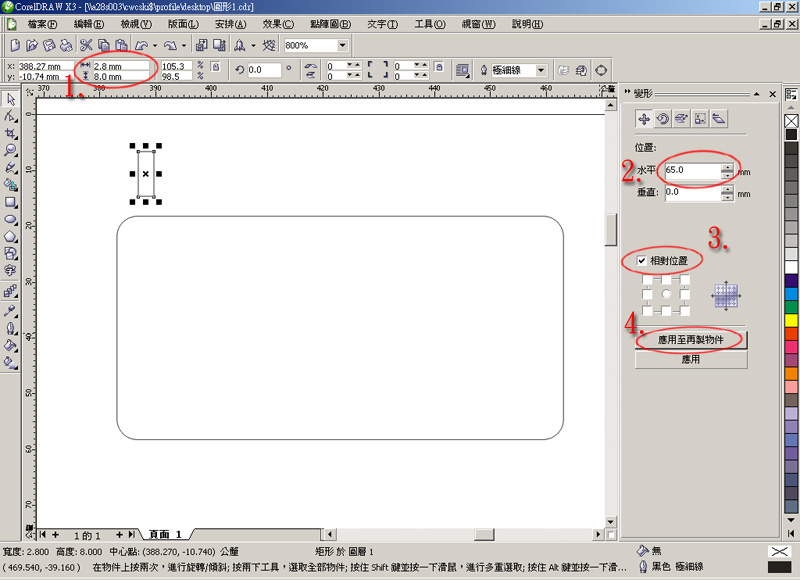

1. 畫一個 2.8 x 8(mm) 的矩形
2. 在水平的方塊中輸入 65
3. 鉤點相對位置
4. 按應用至再製物件

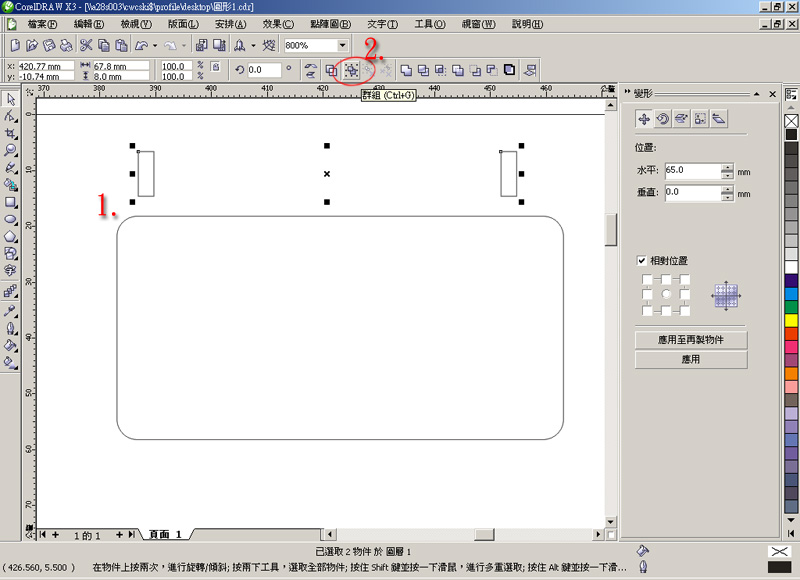

1. 框選兩個小的矩形(或...先點選其中一個矩形, 然後按緊 Shift 點選另一個矩形)
2. 按群組把兩個矩形組成一起

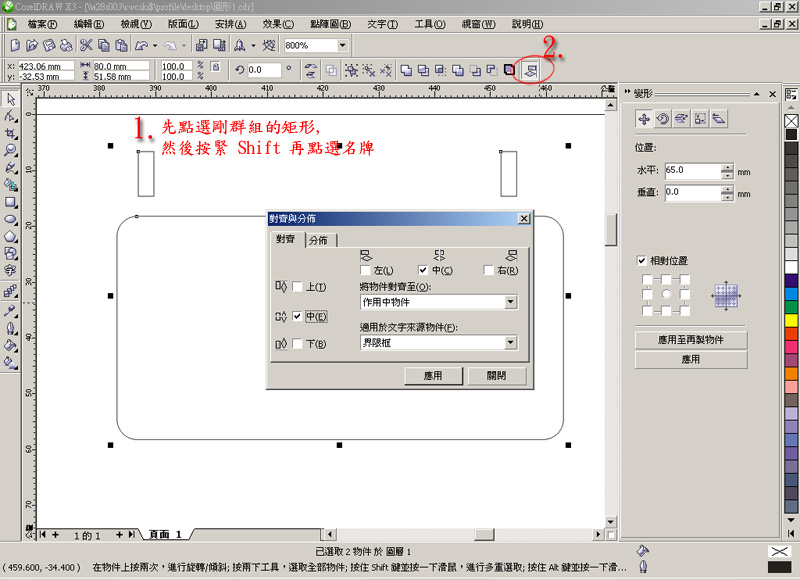

1. 點選刪群組的矩形, 然後按緊 Shift 再點選名牌
2. 按對齊與分佈, 鉤選水平及垂直的至中, 然後按應用

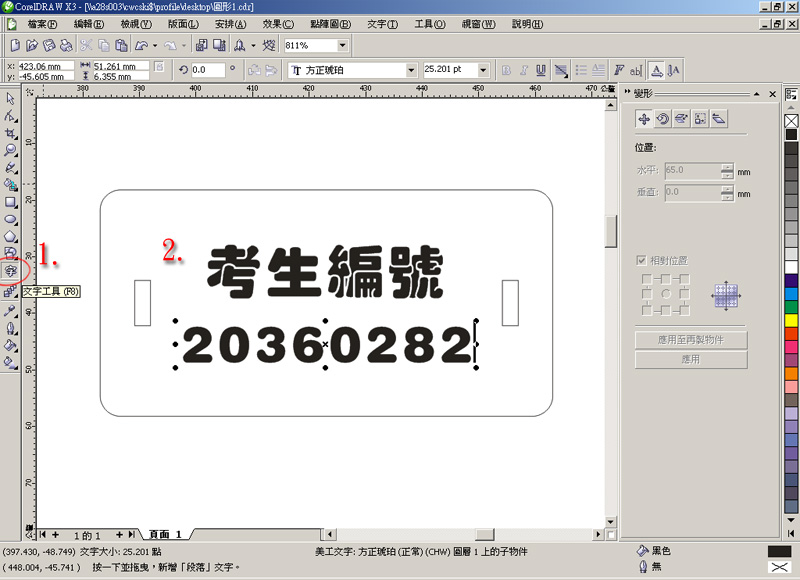

1. 按文字工具
2. 點空白地方一下, 然後打字(請不要使用段落文字)

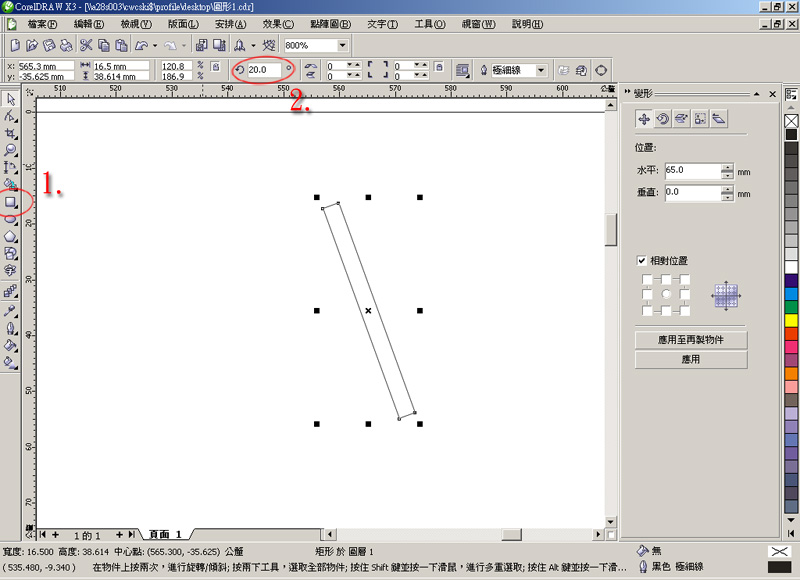

1. 按矩形工具畫一個 3 x 40 (mm) 的矩形
2. 然後在旋轉角度輸入 20 度

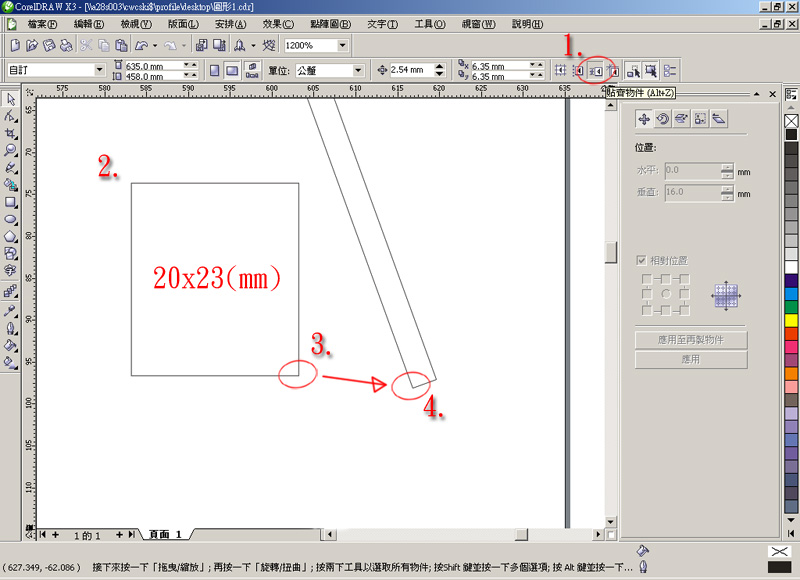

1. 啟用貼齊物件
2. 畫一個 20 x 23 (mm) 的矩形
3. 然後點矩形的右下角來移動矩形
4. 當兩個節點靠近時, 便會自動對齊

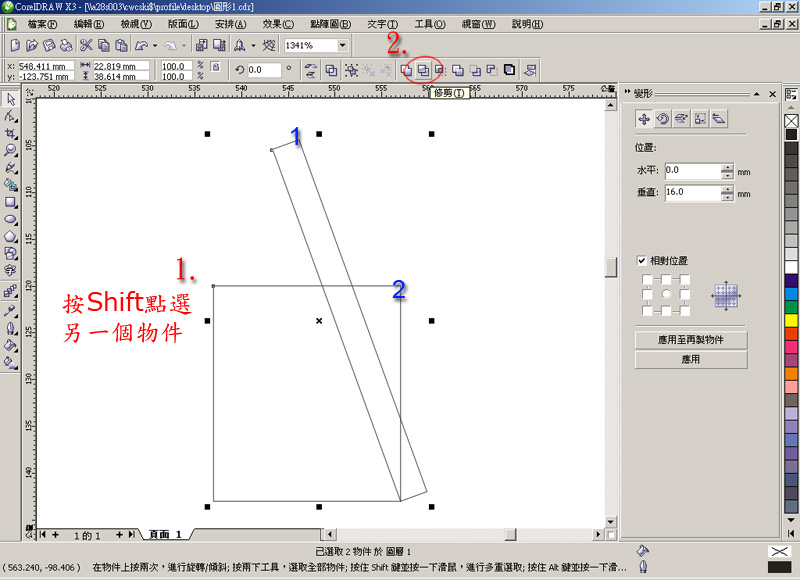

1. 按次序選擇物件 (選擇最後的物件會被剪去)
2. 然後按修剪

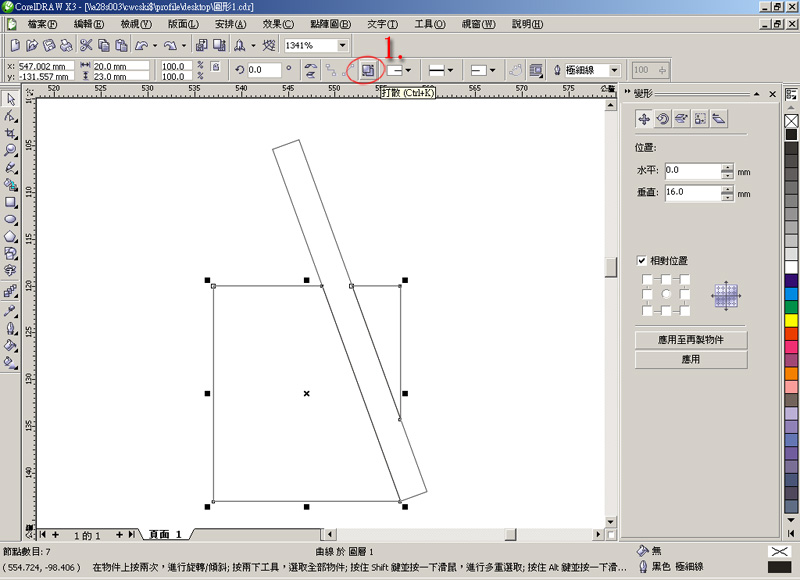

1. 然後按打散

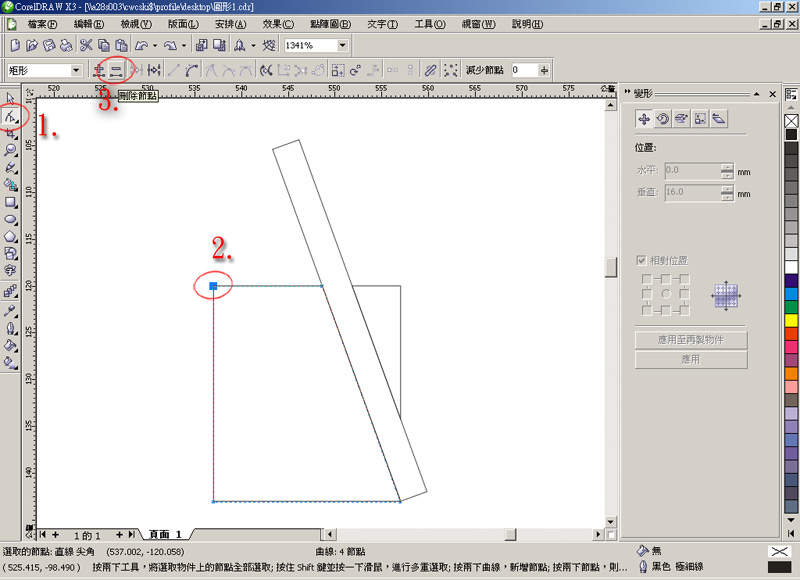

1. 按造形工具
2. 點選矩形的左上角
3. 然後到屬性列按刪除節點

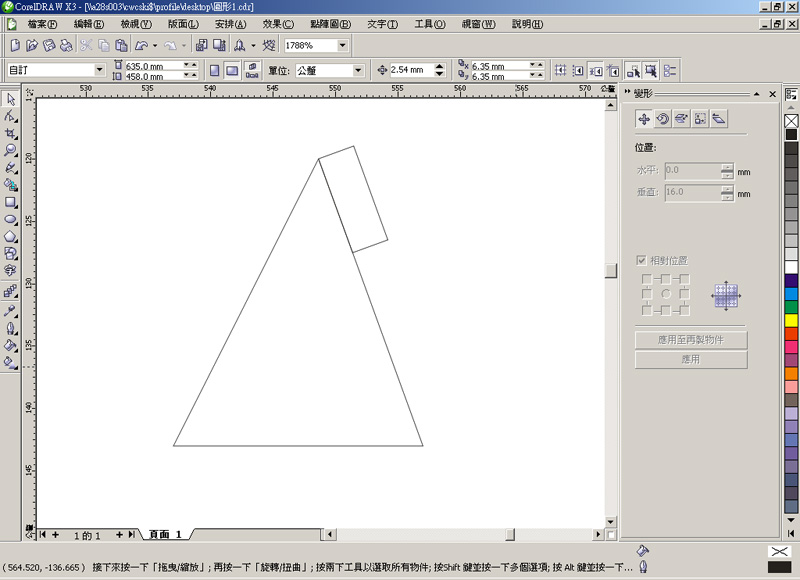

1. 畫一個 3 x 8 (mm) 的矩形
2. 然後旋轉 20 度
3. 把矩形左上角的節點貼齊三角形的頂點

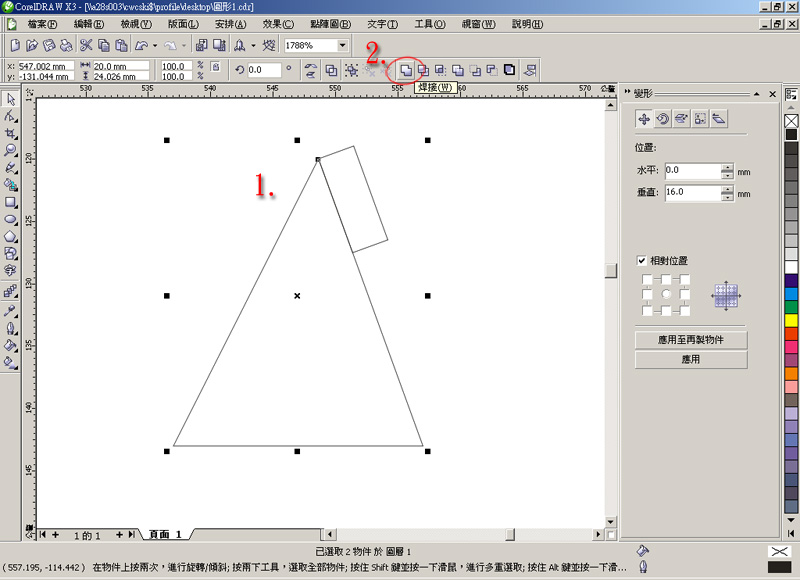

1. 框選要焊接的物件
2. 按屬性列上的焊接

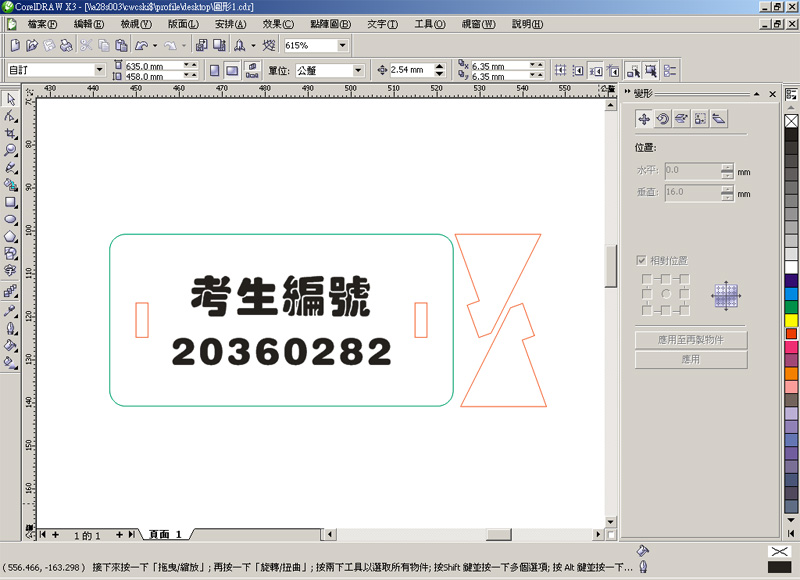

最後, 更改框線的顏色
