2-3 高腳杯、盤子與酒瓶的製作

2-3-1 高腳杯

1.將視點移到上視圖。

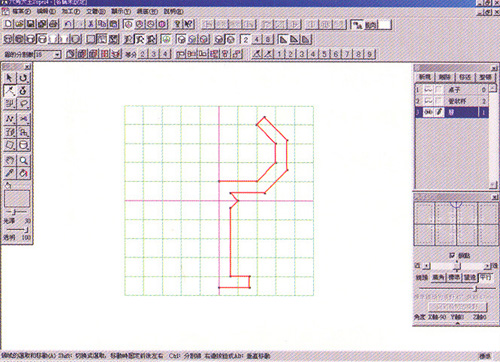

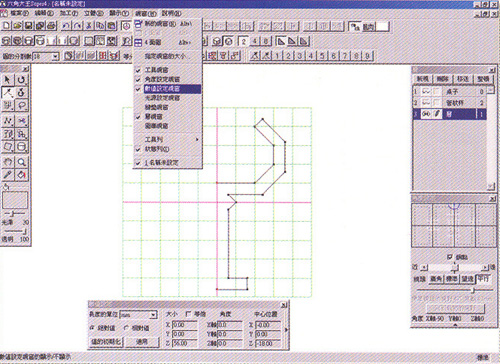

2.參照右圖以折線輸入工具畫出一個高腳杯的剖面。

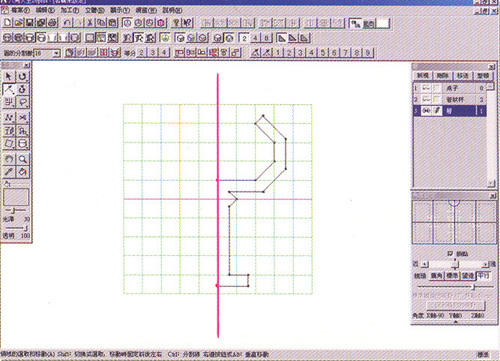

3.畫出的剖面圖，其中心點必須對準網格垂直的紫色中央線，若是擔心對不準，可以用頂點選取/移動工具一次選取一個頂，然後使用視窗->數值設定視窗，設定中心位置絕對值 x 座標為 0，如此一來該點就絕對會在正中央的位置上。

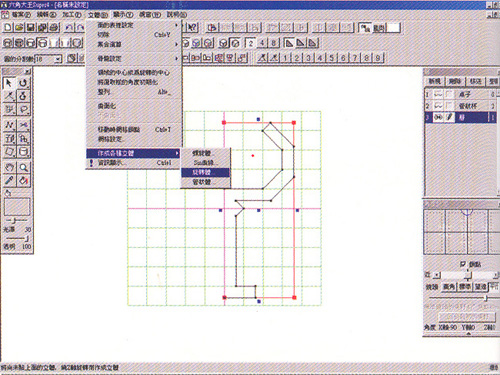

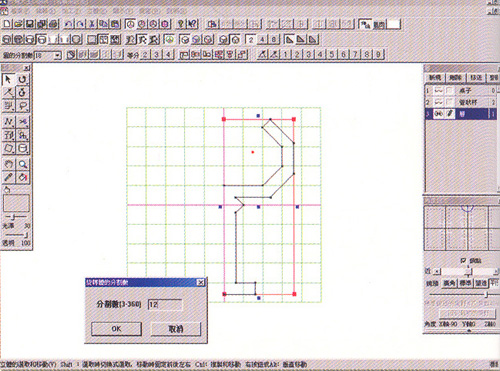

4.以立體選取/移動工具選取剛剛所畫好的剖面，執行立體->作成各種立體->旋轉體，分割數設為 12，到這裡就完成了一個高腳杯的製作(分割數越高，物體越圓滑，但由於最後還要進行曲面化的動作，故不必設定太高，以節省系統資源)。




5.將視點移到側視圖，使用旋轉工具，將高腳杯轉正(按住 Shift 鍵拖曳滑鼠以 45 度為單位旋轉物件)。




2-3-2 盤子

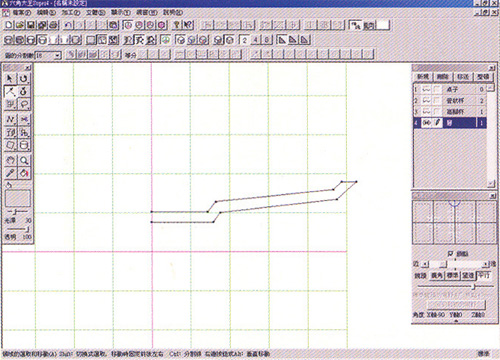

1.將視點移到上視圖，使用折線輸入工具，畫出盤子的剖面。

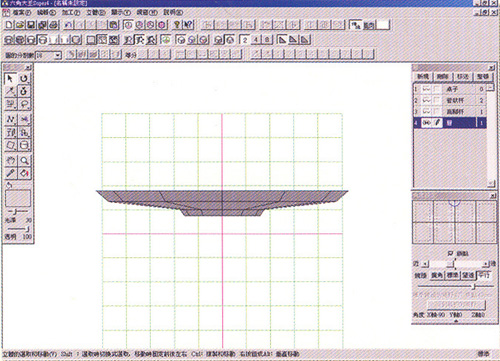

2.同樣使用立體->作成各種立體旋轉體，做出一個盤子。




2-3-3 酒瓶

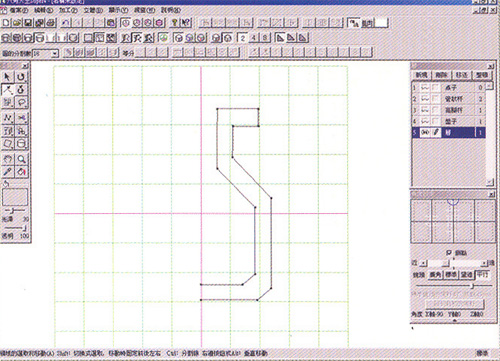

1.使用折線輸入工具，畫出酒瓶的剖面。

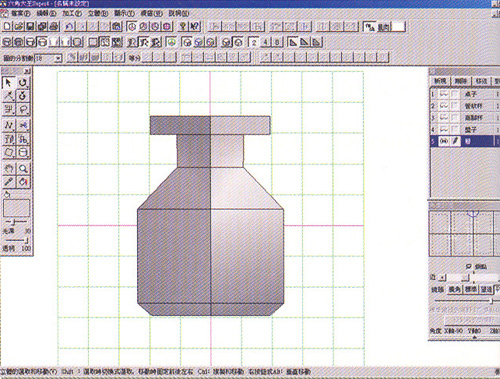

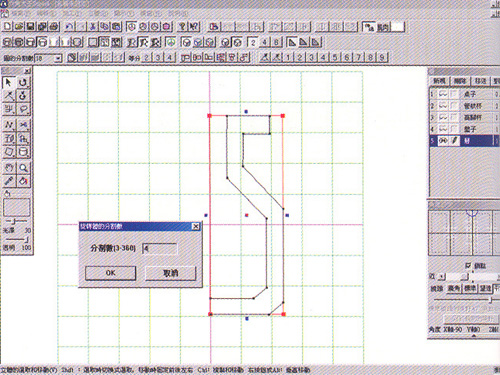

2.同樣使用立體->做成各種立體->旋轉體，但是分割數改為 4，做出有 4 個平面的酒瓶。

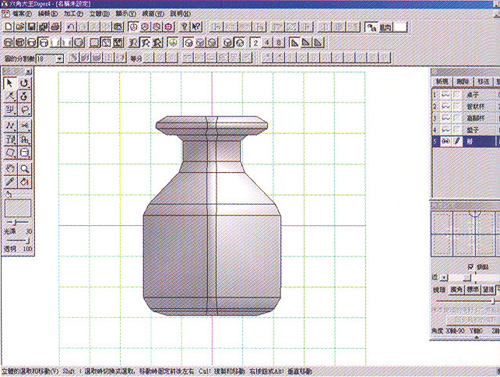

3.以實體立體選取/移動工具選取酒瓶，執行加工->去除稜角，去除稜角的量自訂，數值盡量小，但不要小到看不出的效果。

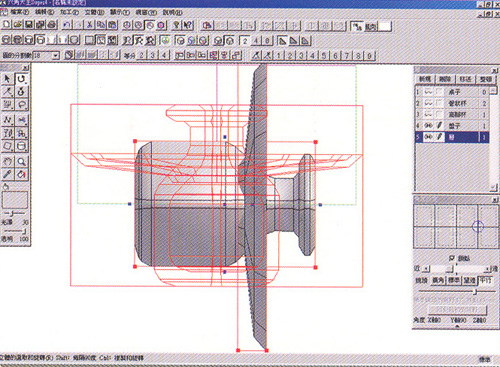

4.將視點移到側視圖，使用旋轉工具將盤子和酒瓶轉正後擺到桌子上。
