2-3-4 完成一個場景

1.以立體選取/移動工具選取所有的物件(記得圖層的鉛筆符號要顯示)。

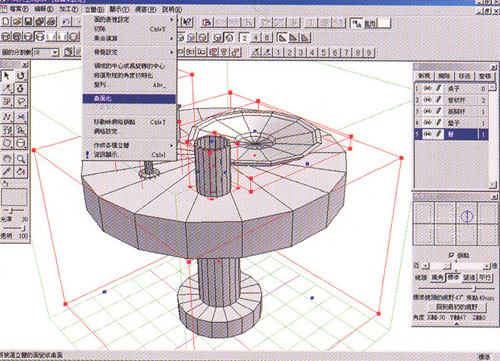

2.選取立體->曲面化。

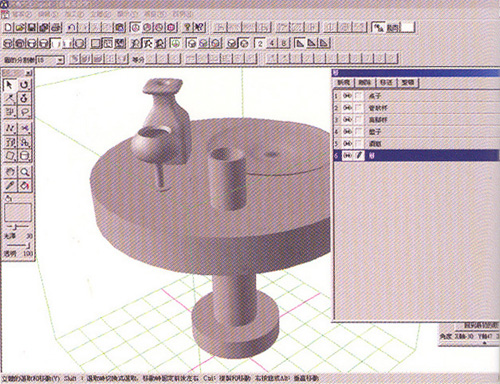

3.完成圖，大小比例可以用立體選取工具拖曳被選取物件的周圍的小紅點(拖曳時按住 Ctrl 鍵，可等比例縮放)進行調整。






2-4 椅子的製作

2-4-1 椅小基本體

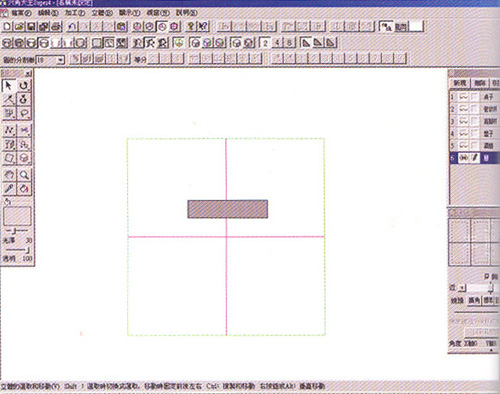

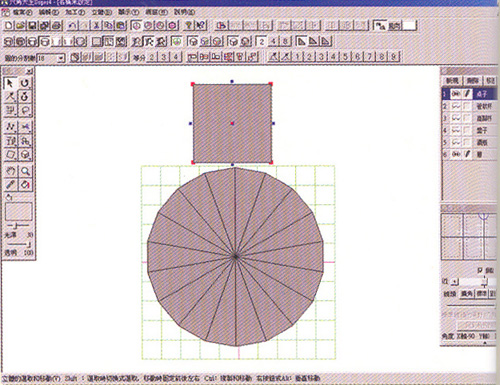

1.將視角移到上視圖，以圓桌為依據，用實體立體工具拉出一個立方體。




2.將視點移到側視圖，用立體選取/移動工具點選立方體，拖曳立方體周圍的小紅點調整立方體的厚度。




2-4-2 製作椅子的四隻腳

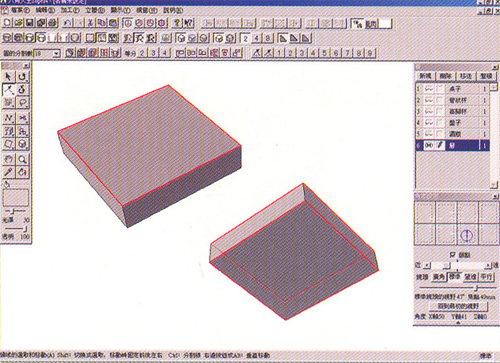

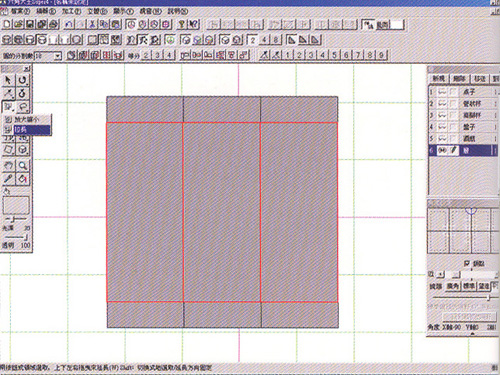

1.自由調整視點，以頂點選取/移動工具選取立方體的頂部和底部的兩個塊面(按住 Shift 鍵可複數選取)

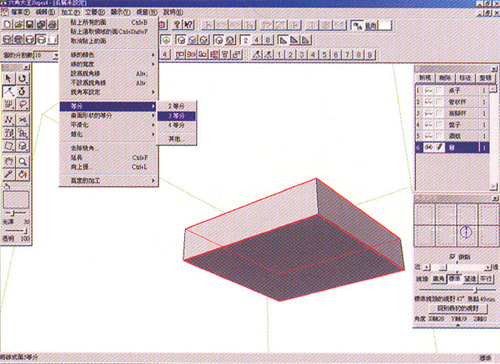

2.執行加工->等分->3 等分。

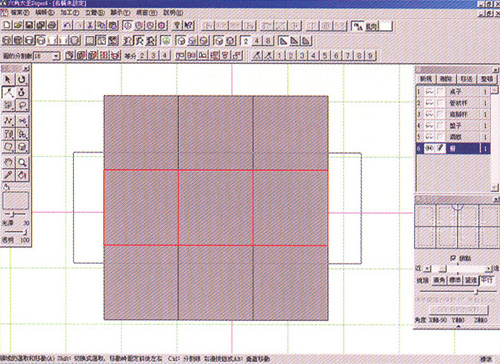

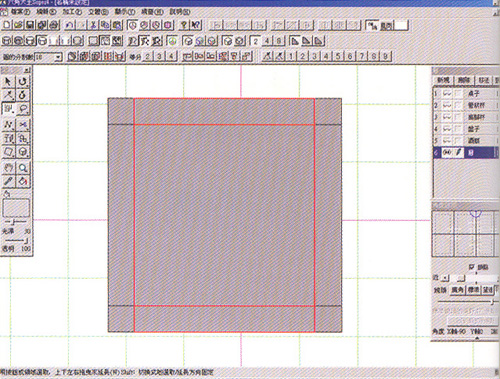

3.將視點移到上視圖，使用頂點選取/移動工具，框選圖中所示的塊面。





4.使用加工->拉長工具 (Ctrl+E)，垂直的拉長所選取的塊面(按住 Shift 鍵拖曳滑鼠)。





5.再使用頂點選取/移動工具框選圖中所示的面。





6.使用拉長工具 (Ctrl+E) 水平的拉長所選取的面 (按住 Shift 鍵拖曳滑鼠)。

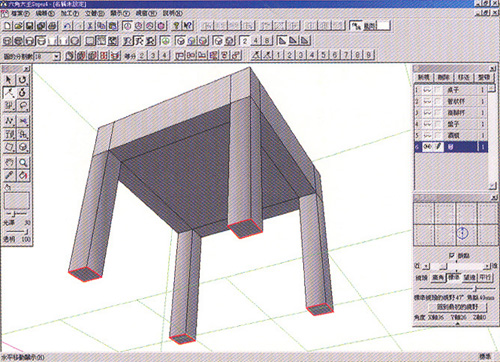

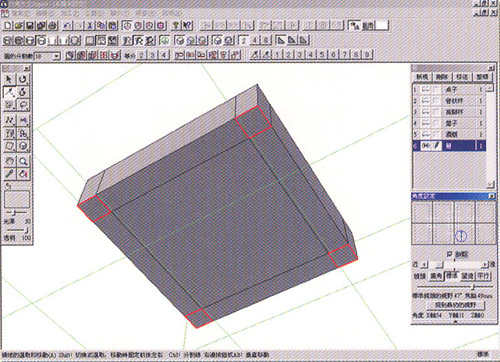

7.將視角移到下視圖，選取圖中所示的四個面。





8.執行加工->向上提 (Ctrl+L)，提出四個面製作出椅子的四隻腳。





2-4-3 椅背的製作

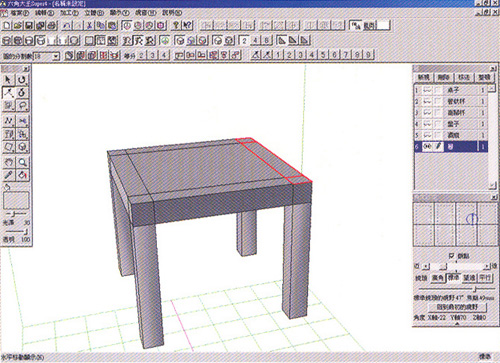

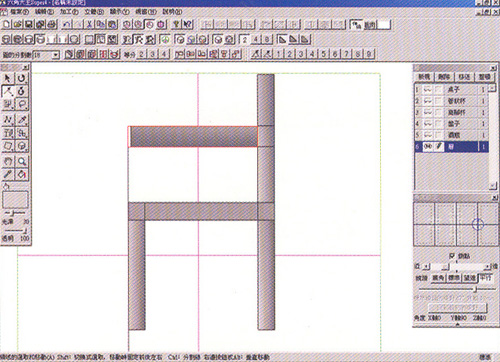

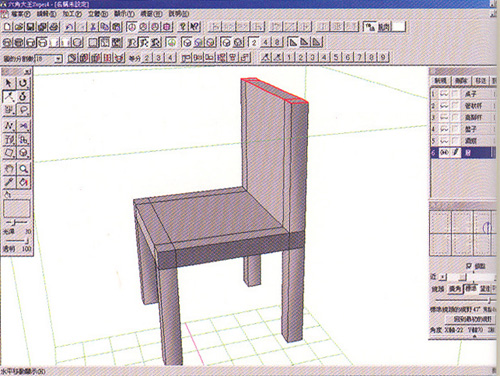

1.將視點移到側視圖，以頂點選取/移動工具框選圖中所示的位置。



2.執行加工->向上提 (Ctrl+L)，向上提出一個面作出椅背。



2-4-4 扶手上半段的製作

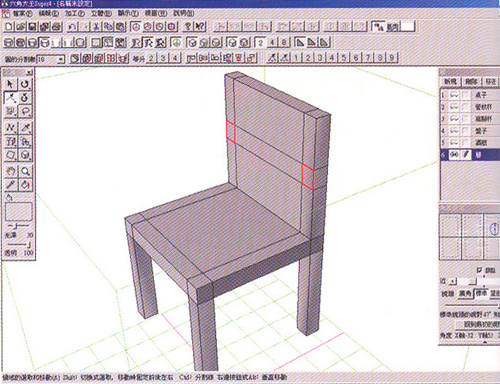

1.使用刀子工具，從側視圖在圖中所示的位置切出兩條結構線，這兩條結構線將會成為椅子扶手和椅背的連結處。




2.自由移動視角，選取圖中所示兩個面。

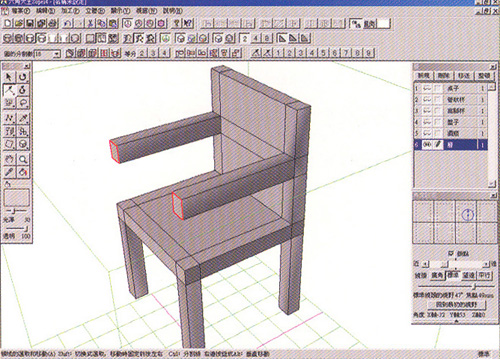

3.使用加工->向上提 (Ctrl+L)，提出兩個面作出扶手的上半段。



2-4-5 扶手下半段的製作

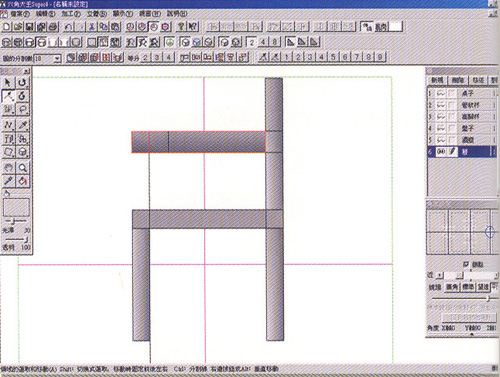

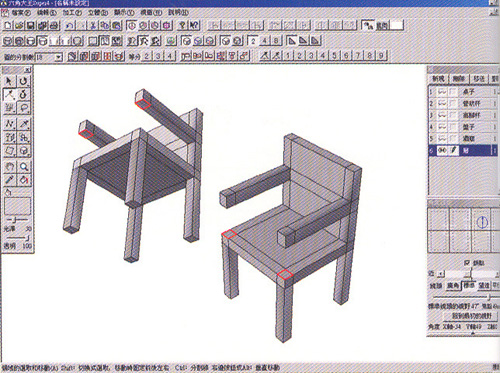

1.將視點移到側視圖，使用頂點選取/移動工具將提出來的兩個面向前移動到椅子的最前端。



2.使用刀子工具在扶手上切出一條構線。



3.以頂點選取/移動工具調整新切出來的結構線，讓它對準圖中所示的椅腿結構線。

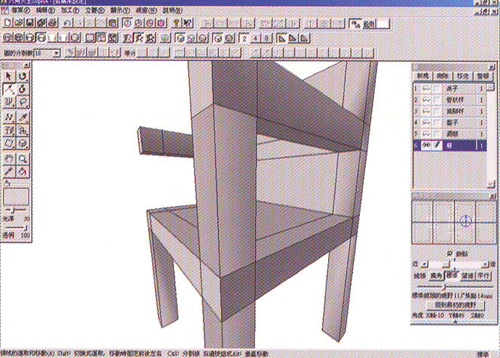

4.自由移動視點，以頂點選取/移動工具選取圖中所示的四塊面。




5.按 Delete 鍵刪除它們。

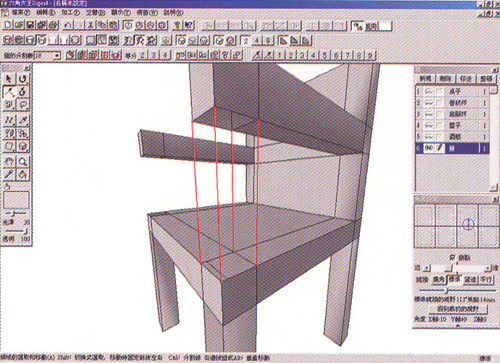

6.使用折線輸入工具，點對點連結出如圖所示的四條結構線 (這個時候，將鏡頭焦點設為廣角，會比較容易看的清楚並進行連結，或是選標準，將焦點設為 20mm 以下)。

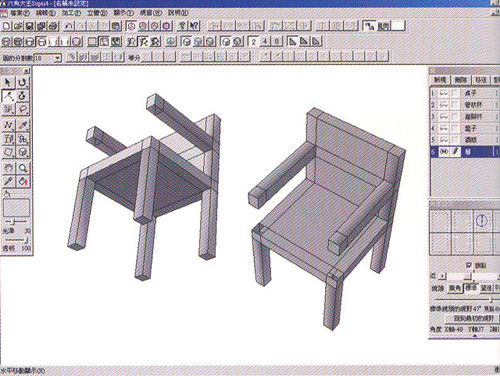

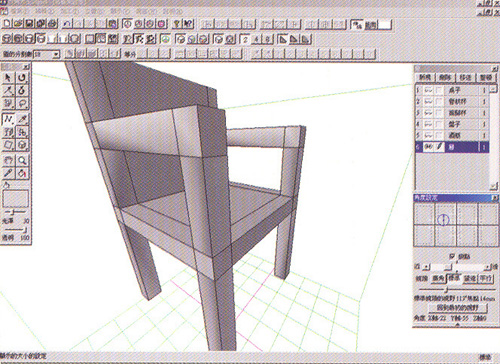

7.執行加工->貼上所有的面 (Ctrl+B)，完成了椅子一邊的扶手。




8.另一邊比照辦理。
